说明：

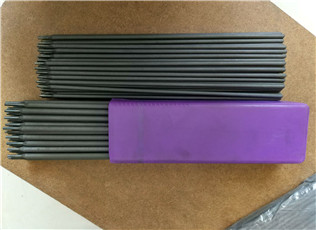

D172是钛钙型药皮的CrMo型堆焊焊条，可交直流两用。堆焊时电弧稳定，脱渣容易，工艺性能比较好。
用途：
用于堆焊齿轮、挖泥斗、拖拉机刮板、深耕铧犁、矿山机械等磨损件。
熔敷金属化学成分（%）
|
试验项目
|
C
|
Cr
|
Mo
|
|
保证值
|
≤0.50
|
≤2.50
|
≤2.50
|
|
例值
|
0.30
|
2.15
|
1.50
|
堆焊层硬度：HRC≥40
参考电流（AC、DC）
|
焊条直径（mm）
|
Φ3.2
|
Φ4.0
|
Φ5.0
|
|
焊接电流（A）
|
90~120
|
150~180
|
190~230
|
注意事项:
1. 焊前焊条须经150℃左右烘焙1h。
2. 大型工件堆焊前应适当预热至300℃左右，并将堆焊表面的铁锈和油污清除干净。
客服热线：
